Вийшов на мене один моряк. Він з рейсу привіз залізо: материнку, Процик, оперативку, пару жорстких, пару приводів, блок живлення. Але не привіз корпус. І моя задача була зібрати все це залізо в корпус. Машина не ігрова, тому і корпус ми вибрали найпростіший - Fast.

Почав я збирати все це до купи. Поставив материнку, привід, жорсткі ... Підключив харчування від БП. Дійшов хід до підключення проводочков з мордочки корпусу - power, reset, hdd led ... терморегулятори на материнке не стандартна, або навіть так - не звична нам по ходовим моделям материнок. Та й материнка сама для наших країв рідкісна. Брендова Lenovo, мабуть, з такого ж брендового комп'ютера.

З підключенням кнопок включення, перезавантаження і светодіодик проблем не виникло. Трохи нижче колодочки була розташована табличка із зазначенням до яких висновків що потрібно підключати. Єдине, не було написано для светодіодик де + а де -. Ну нічого, методом наукового тику я обчислив полярність.

Перевірив - все працює. Комп включається, на reset перезавантажується. Всі індикатори горять.

Наступний момент. Переходимо до підключення USB. І ось тут засідка. Я вже звик до литим фішках, в яких відразу є ключ. І ця фішка один до одного сідає на колодочку USB на материнке і питань взагалі не виникає. А тут колодка складається з двох рядків по 6 контактів. А не по 5 як зазвичай. На фото - праворуч. І якщо до колодки кнопочок і светодіодик були підписи що куди тикати, то тут ніякої терморегулятори я не знайшов. Я хвилин 10 уважно встромляв на материнку. І ніяких натяків на те, де тут + 5V, -D, + D, GND у USB-пристрій не виявив!

Тоді я вирішив нагугліть мануал до материнке. Подивився як вона називається. Варіантів було два. Або це Lenovo L-IG41M, або Lenovo 46R8896. Ні по одному запиту нічого путнього я не знайшов. Лише пару фейковий сайтів, з яких пропонувалося завантажити якийсь мануал. Хитнув, а там щось типу driverupdater.exe. Коротше пів-години пошуків в Інтернеті нічим не допомогли.

Вирішив діяти на свій страх і ризик. Поміряти тестером де +5 і танцювати вже звідти. Знайшов +5. Тепер вирішив увіткнути фішку так, якби два лівих контакту виявилися зайвими. Тоді як раз і ключ буде в тему. Встромив. Знайшов флешку, яку не шкода. Встромив в usb спереду. Включив комп. На флешці загорівся светодіодик. Нічого не вибухнуло і смаленим НЕ запахло :) вже легше. Тепер швиденько клацаю F12 - потрапляю в boot menu, в якому серед іншого бачу і флешку. Значить, підключив правильно!

Таким же чином протестував сусідній usb. Теж все в порядку. Коротше, підключення вийшло як на малюночки.

Тепер переходимо до підключення Front Panel Audio.

А воно у нас теж не стандартне. А ось таке ось веселеньке. На всіх материнках 10 контактів (ну, мінус ключ), а тут - 14! Ну чому не дотримуватися якийсь один стандарт? Навіщо ці виебонов? Може, від цього звук буде краще? Сумніваюся. Гаразд. Будемо щось вигадувати. На Fast'е фішка лита, з ключем. І треба обчислити де там що виходить з цієї колодки на Lenovo.

По-перше перевіряю в BIOS'е яка стоїть настройка Front Panel Audio: AC'97 або HighDef? Там вобоще таких настройок немає :) Тоді завантажувати в windows. Встановлюю рідний драйвер Realtek High Definition Audio. Перевіряю що з'явилася фірмова утиліта Realtek для управління звуком. Дивлюся: в її настройках вже є згадка про те що передня панель - Аналогова. Ну, думаю, значить підключення як AC'97. Знайшов донора. Тимчасового. Ним став корпус Асус. Я зняв його мордочку і поклав біля Fast'a. У нього якраз зручно те, що проводочки йдуть на звукові гнізда - распушаются.

Включив AIMP, встромив колонки в мордочку Asus'a. Взяв для початку Lout і LRet і став тикати на колодку в надії услишть щось з колонки. На 5-6-й раз я знайшов положення коли з колонок пролунав тихий звук. Чому тихо? Може, треба ще й GND встромити? Спробував увіткнути його як по стандарту, в верхній лівий кут. Це PIN №2. Тепер звук став такий як годиться. Наступне - я вирахував як повинна бути підключена права колонка. Потім включив їх обидві і спробував поміняти баланс - спочатку на ліву, потім на праву. Працює! Звук є на обох колонках!

Далі - мікрофон. Ну тут теж спробував як за стандартом. 1й PIN - просто MIC, 3й - MIC PWR. Запустив Skype. Звідти в налаштування - налаштування Аудіо - і там в real time бачу як "стрибає" рівень мікрофона. Значить, його я теж підключив правильно! Подзвонив ще в Echo Sound Test Service від Skype'а, чет надиктував на мікрофон, послухав як звучу. Відмінно! Загалом схема підключення на колодочку Аудіо вийшла така як на малюнку.

Якби рідна Fast'овская фішка теж розпушує, то можна було б просто увіткнути все на свої місця і все. А так що, розпилювати її? Або долотом розколоти? :) Можна, але це не наш метод. Спробую поаккуратнее.

Виймаю з литої фішки Fast'a проводочки.

Знаходжу донора. Це буде запчастина від корпусу. Беру звідти фішку USB. На малюнку видно що у неї ключ як у USB. Теж виймаю з неї все проводочки. Склеюю суперклеєм і фіксую в лещатах - як на малюнку. І вийшла одна велика фішка :) У неї якраз є 2 рядки по 7 контактів без всяких ключів. А залишаються зліва і справа зайві гнізда цієї великої фішки ні в що на материку не впираються. Тобто фішка сяде на своє місце без проблем.

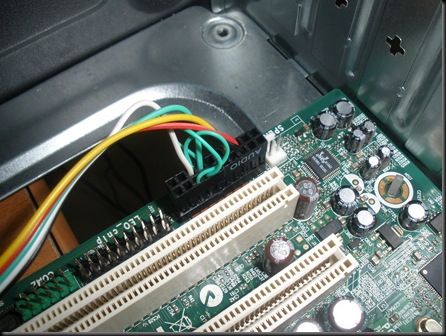

У фішку вставляю проводки як уже вирахував. Вставляю в материку. Ось як це виглядає в кінці-кінців :) Включаю, ще раз все перевіряю. Колонки: ліва-права, мікрофон, все чітко! Завдання виконано!
